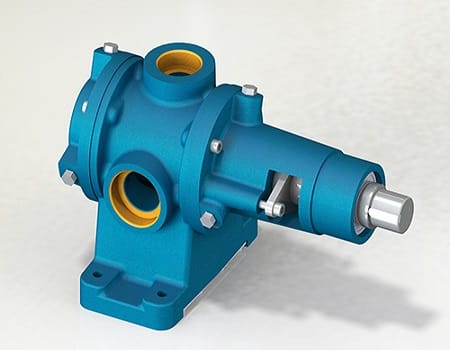

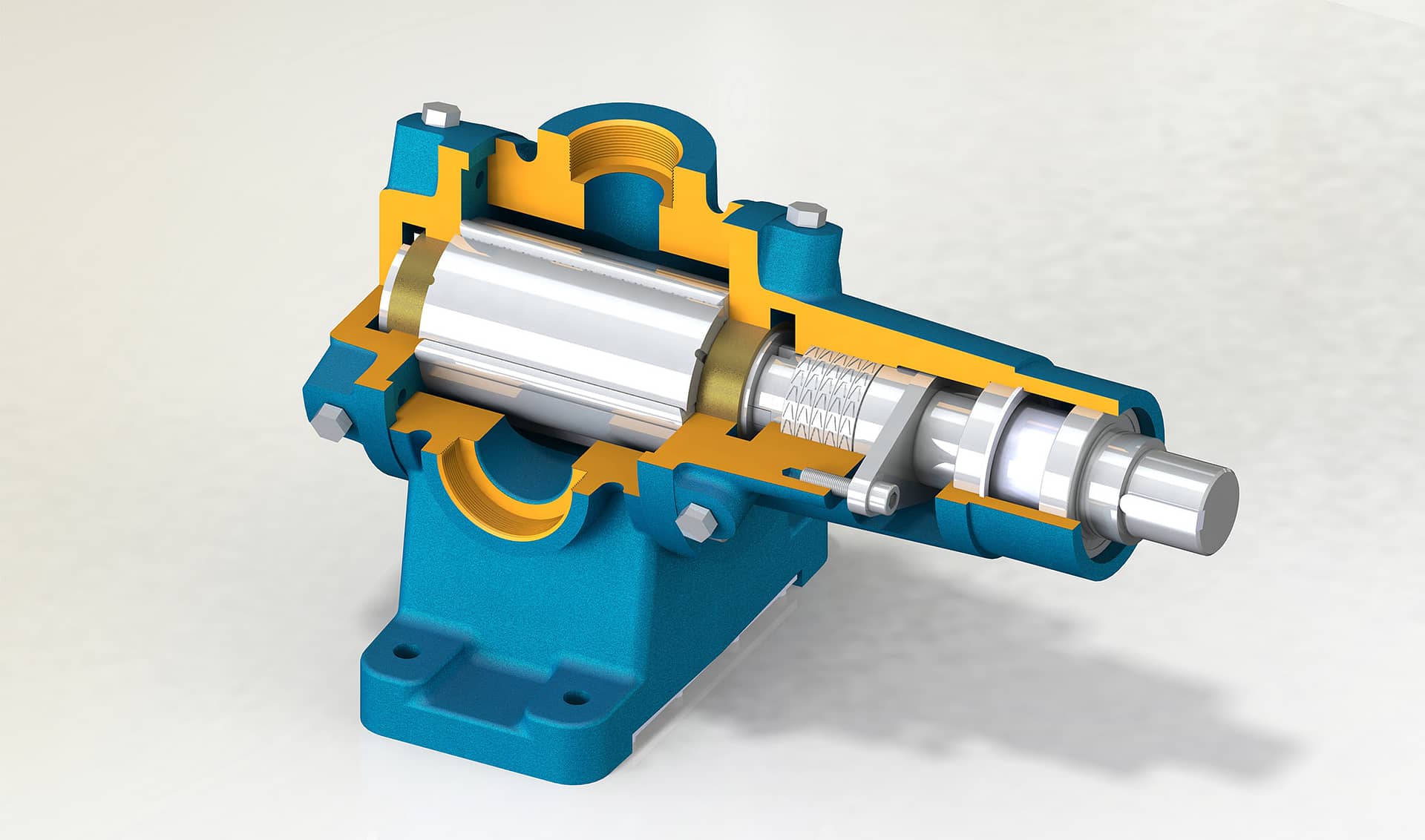

Paletli Pompa mili üzerinde rotor bulunmaktadır. Rotor, pompa mili
ile eksenlenmiştir. Gövdede de eksenden kaçık rotor yuvası
bulunmaktadır. Rotor üzerinde yataklanmış paletler ise, dönme esnasında
rotordaki yuvalarında yayların yardımı ile hareket etmektedirler.
Paletler bu esnada gövde ve rotor arasında kalan akışkanın taşınmasını
sağlamaktadır.
Pompa milinin her devrinde emiş ağzı yoluyla belli bir miktar sıvı
pompaya girer. Bu sıvı rotor ile gövde arasındaki boşluğu doldurur.
Rotorun dönmesiyle paletler, arada kalan sıvıyı çıkış ağzına doğru
ileterek pompanın dışına basınçlı bir şekilde transfer işlemini
gerçekleştirmektedir.
Paletli Pompa mili üzerinde rotor bulunmaktadır. Rotor, pompa mili ile eksenlenmiştir. Gövdede de eksenden kaçık rotor yuvası bulunmaktadır. Rotor üzerinde yataklanmış paletler ise, dönme esnasında rotordaki yuvalarında yayların yardımı ile hareket etmektedirler. Paletler bu esnada gövde ve rotor arasında kalan akışkanın taşınmasını sağlamaktadır.
Pompa milinin her devrinde emiş ağzı yoluyla belli bir miktar sıvı pompaya girer. Bu sıvı rotor ile gövde arasındaki boşluğu doldurur. Rotorun dönmesiyle paletler, arada kalan sıvıyı çıkış ağzına doğru ileterek pompanın dışına basınçlı bir şekilde transfer işlemini gerçekleştirmektedir.
KULLANIM ALANLARI
- Çikolata
- Şeker şurubu
- Krema
- Çikolata
- Şeker şurubu
- Krema
KULLANIM ALANLARI
- Pompa Gövdesi :Dökme (pik) demir
- Rotor: Çelik
- Paletler : Çelik
- Yataklar : Snbz 12 Bronz, Rulman
- Sızdırmazlık: Yumuşak Salmastra, Keçe
- Pompa Gövdesi :Dökme (pik) demir
- Rotor: Çelik
- Paletler : Çelik
- Yataklar : Snbz 12 Bronz, Rulman
- Sızdırmazlık: Yumuşak Salmastra, Keçe

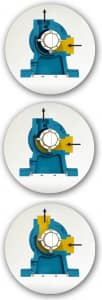

ÇALIŞMA PRENSİBİ

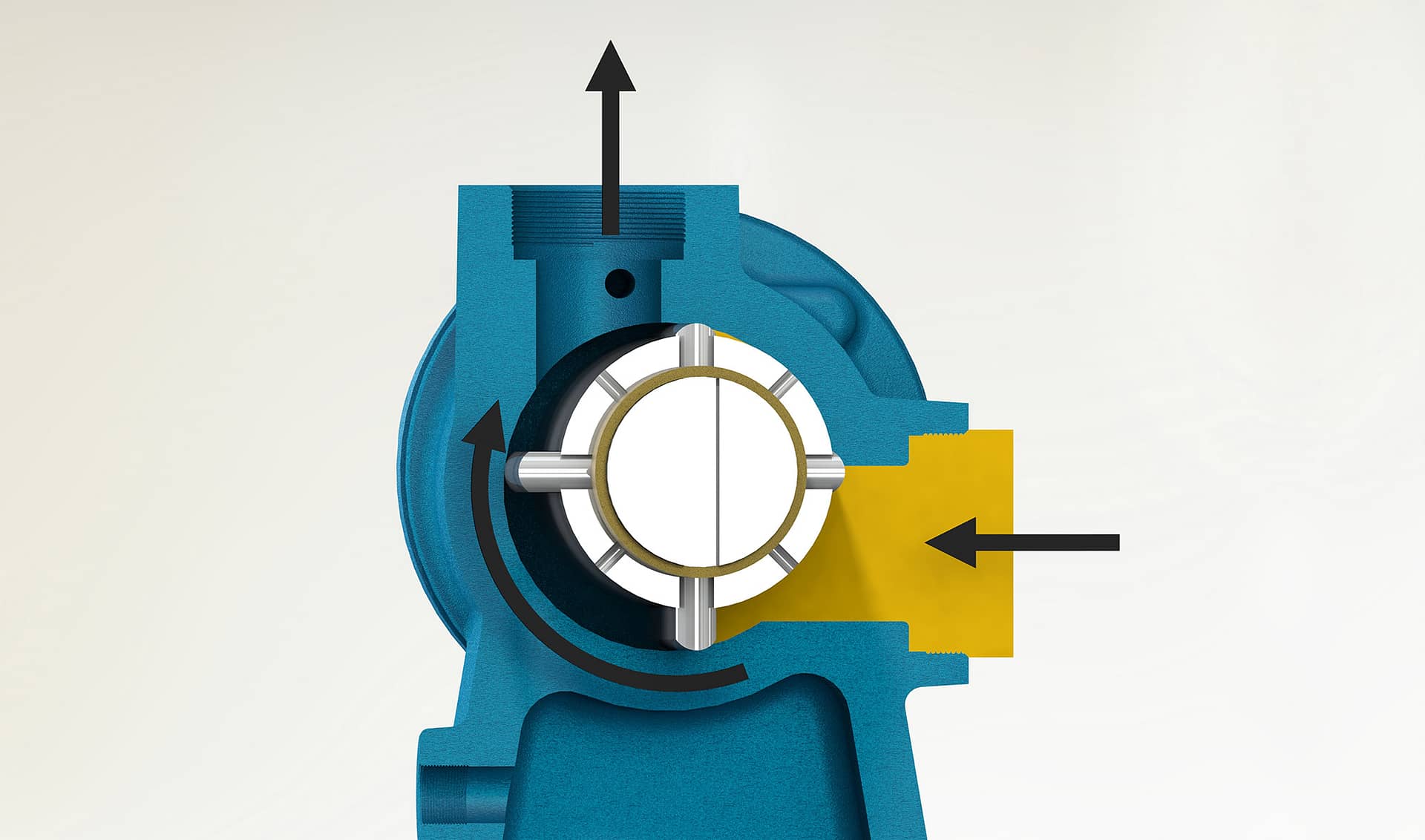

Malzemenin emiş ağzından pompaya girişini görüyoruz.

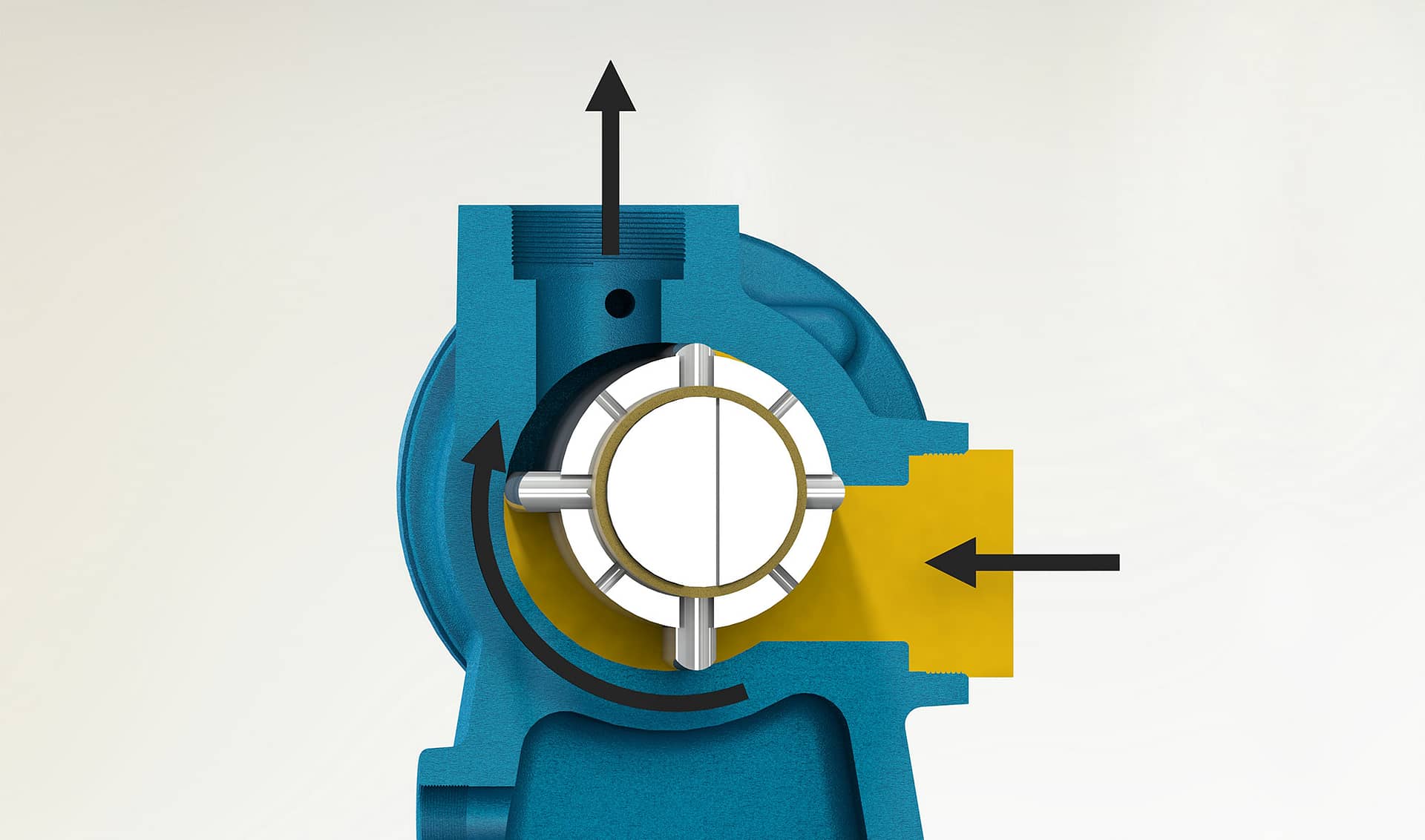

Rotorun dönme hareketi doğrultusunda malzeme paletler , gövde ve rotor aralarında ilerliyor

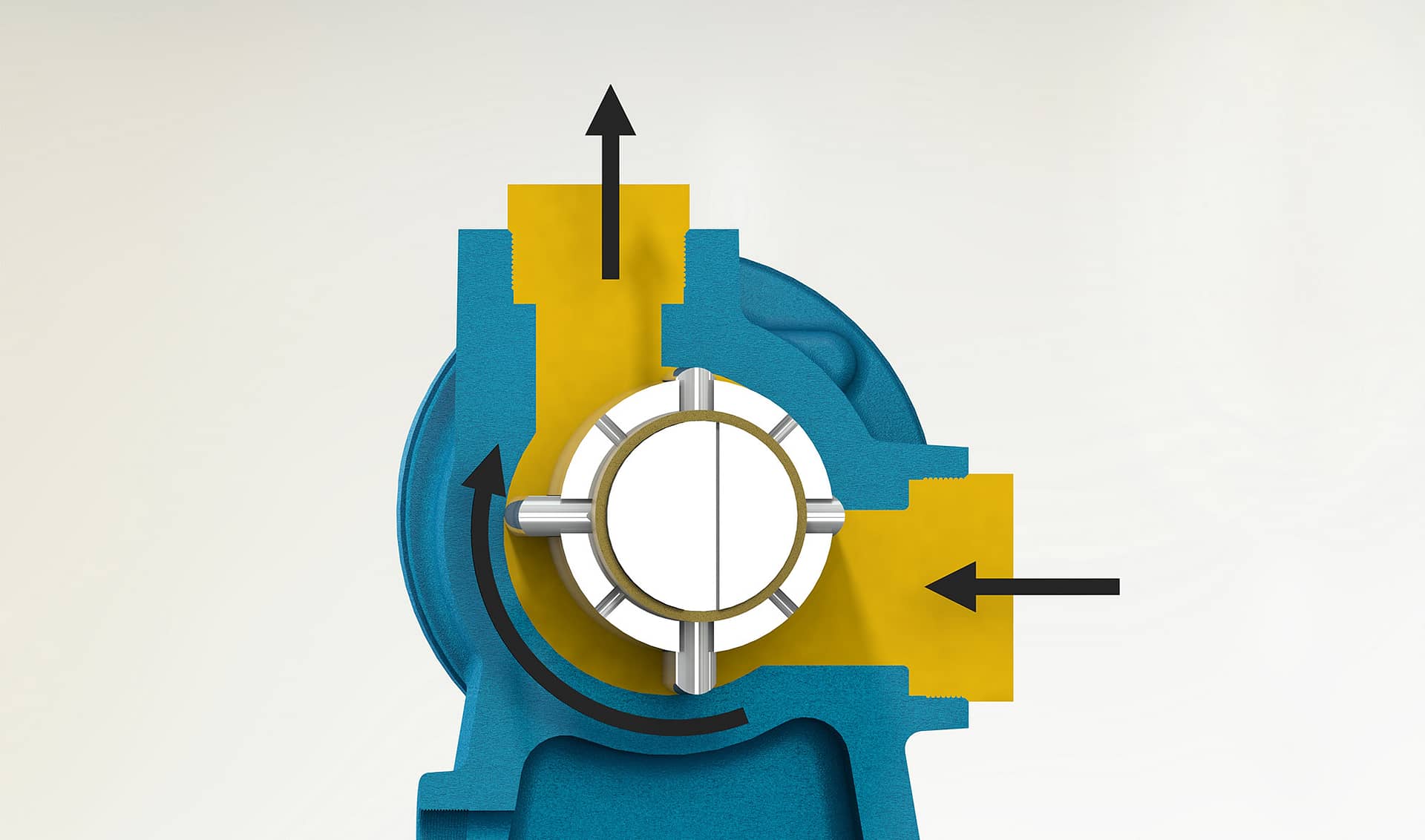

Malzemenin basma ağzından çıktığı görünmektedir. Rotorun tek turu malzemeyi basma ağzına taşımaktadır.
